聚焦核心 FOC软件架构在现代电机控制系统中的特点与应用

随着工业自动化、新能源汽车和智能家电等领域的飞速发展，对电机控制系统的性能要求日益提高。磁场定向控制（Field-Oriented Control, FOC）作为一种先进的高性能电机控制算法，因其优异的动态响应、高效率和宽调速范围，已成为永磁同步电机（PMSM）和无刷直流电机（BLDC）控制的主流技术。而一个高效、可靠且可维护的FOC软件架构，是整个电机控制系统研发成功的关键。其特点主要体现在以下几个核心层面。

一、 模块化与分层设计
专业的FOC软件架构普遍采用模块化与分层设计理念。这通常意味着将系统清晰地划分为硬件抽象层（HAL）、驱动层、算法层和应用层。

1. 硬件抽象层：负责封装底层微控制器（MCU）的特定外设（如PWM、ADC、编码器接口、通信接口等），为上层的驱动和算法提供统一的、硬件无关的API接口。这极大地增强了软件的可移植性，当更换MCU平台时，只需修改HAL，而核心算法逻辑基本无需变动。
2. 驱动层：在HAL之上，实现具体的功率器件（如IGBT、MOSFET）驱动逻辑、保护机制（过流、过压、过热）以及PWM调制策略（如SVPWM）。
3. 算法层（核心层）：这是FOC的“大脑”，包含了Clarke变换、Park变换及其反变换、空间矢量调制（SVPWM）算法、速度/位置观测器（如锁相环PLL、滑模观测器）、以及电流环、速度环、位置环的PID（或其高级变体，如PI、模糊PID）控制器。模块化设计使得每个算法模块可以独立开发、测试和优化。
4. 应用层：负责系统的整体任务调度、通信协议解析（如CAN、UART）、故障诊断处理、以及面向具体应用（如电动车踏板响应、洗衣机转速曲线）的高级控制逻辑。
这种分层架构使得团队协作分工明确，也便于代码的复用、测试和维护。

二、 实时性与确定性
电机控制是典型的硬实时系统，对控制周期的时序要求极为苛刻。FOC软件架构必须保证关键任务（如电流采样、坐标变换、PID计算、PWM更新）在固定的、极短的时间间隔内（通常从几十微秒到几百微秒）确定性地执行。这通常通过以下方式实现：

1. 定时器中断驱动：利用MCU的高精度定时器产生固定频率的中断，作为整个FOC控制循环的“心跳”。所有核心算法都在此中断服务程序（ISR）中顺序或嵌套执行。
2. 代码优化：在算法层，对计算密集型的运算（如三角函数、平方根、Park变换）进行深度优化，可能采用查表法、定点数运算或利用MCU的硬件加速单元（如三角函数单元、Cordic协处理器）来确保在限定的时间内完成所有计算。
3. 优先级管理：对于非实时性任务（如通信、状态显示），则放在主循环或低优先级中断中处理，避免干扰核心控制循环。

三、 参数化与可配置性
一套优秀的FOC软件架构应具备高度的参数化和可配置性，以适应不同的电机型号、功率等级和应用场景。这包括：

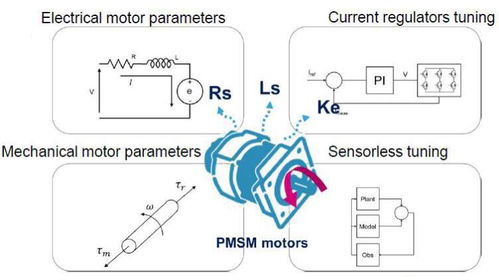

1. 电机参数配置：如定子电阻、电感、永磁体磁链、极对数等，这些参数通常存储在非易失性存储器中，便于现场调试和更换电机。
2. 控制参数配置：各PID控制器的比例、积分、微分系数，电流环带宽、速度环带宽，SVPWM的开关频率等。现代架构常提供图形化上位机工具，通过通信接口在线调整参数并观察响应，极大简化了调试过程。
3. 功能模块可选配：例如，是否启用弱磁控制、MTPA（最大转矩电流比）控制、死区补偿、谐振抑制等功能，可以通过宏定义或配置文件灵活开启或关闭，以适应不同性能需求。

四、 鲁棒性与故障安全
工业应用要求控制系统必须稳定可靠。FOC软件架构内置了多层保护机制：

1. 实时监控：在ADC采样中断中实时检测相电流、直流母线电压、IGBT温度等关键物理量。
2. 软件保护：一旦检测到过流、过压、欠压、过热或堵转，软件会立即进入故障处理程序，安全关闭PWM输出，并记录故障代码。
3. 状态机管理：系统运行通常由清晰的状态机（如初始化、待机、启动、运行、故障、停机）控制，确保在任何异常情况下都能有序地切换到安全状态。

五、 可观测性与调试支持
为了便于研发和后期维护，架构必须提供丰富的调试接口和信息。

1. 数据可视化：通过DA输出或通信接口，将关键变量（如Id、Iq、转速、角度、母线电压）实时发送至上位机软件，用于绘制波形、分析动态性能。
2. 日志记录：记录系统运行事件和故障信息，帮助定位问题。

现代电机控制系统中FOC软件架构的核心特点是：以模块化分层设计确保可维护性与可移植性，以中断驱动和代码优化保障硬实时性，以高度参数化满足灵活适配需求，并以多层保护机制和调试接口铸就系统的鲁棒性与易开发性。 在电机及其控制系统研发过程中，构建或选择这样一个架构，是提升研发效率、保证产品性能与可靠性的基石。从原型验证到批量生产，一个深思熟虑的软件架构能够显著降低全生命周期的开发成本和技术风险，是企业在高性能电机控制领域保持竞争力的关键所在。
