基于MATLAB/Simulink的永磁同步电机流频比控制（i/f控制）系统仿真分析与研发探究

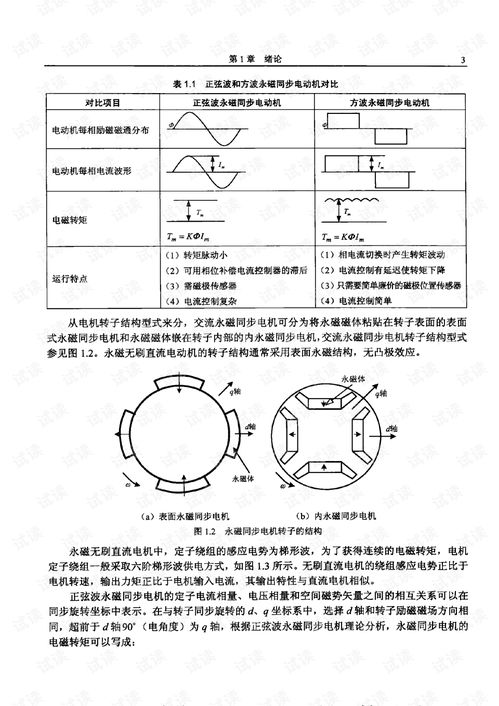

永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）因其高功率密度、高效率和优异的动态性能，在工业驱动、新能源汽车、航空航天等领域得到了广泛应用。流频比控制（i/f控制）作为一种开环标量控制策略，以其结构简单、无需位置传感器、鲁棒性强等优点，在风机、泵类等对动态性能要求不高的场合及电机启动阶段具有重要价值。本文旨在探讨如何在MATLAB/Simulink环境中构建并仿真分析PMSM的i/f控制系统，并阐述其对电机及其控制系统研发的指导意义。

一、 流频比控制（i/f控制）基本原理

流频比控制的核心思想是：在忽略电机动态过程（如反电动势、电感压降）的理想简化模型下，保持定子电流幅值（Is）与定子电压频率（fs，或同步角速度ωs）的比值为恒定值（即 Is / f_s = K）。其控制目标是为电机提供一个幅值与频率成正比的三相正弦电压，从而产生一个近似圆形的旋转磁场，牵引转子同步旋转。

在实际应用中，由于电机存在定子电阻和电感，尤其在低速时电阻压降影响显著，纯恒流频比会导致磁场减弱。因此，常采用“电压补偿型”i/f控制，即在恒压频比（V/f）控制的基础上，通过电流闭环调节来维持磁通恒定，提升带载能力和低速性能。其基本控制律可描述为：给定一个速度指令ω，通过一个比例环节K（流频比系数）产生电流幅值指令I_s，再结合速度指令积分得到的相位角θ，通过电流环（通常为PI调节器）生成三相电压指令，经空间矢量脉宽调制（SVPWM）驱动逆变器，最终施加于PMSM。

二、 MATLAB/Simulink仿真模型搭建

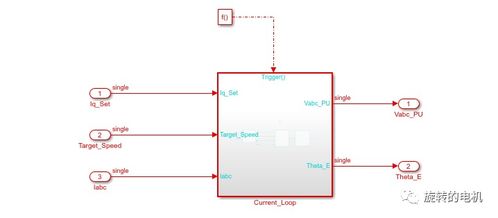

在Simulink中搭建PMSM的i/f控制系统，主要包含以下模块：

1. 指令生成模块：根据设定的目标速度ωref，通过增益K（流频比系数）计算q轴电流参考值Iqref（对于表贴式PMSM，通常忽略磁链调节，主要控制转矩电流）。对ωref进行积分得到电压矢量的相位角θ = ∫ ωref dt。d轴电流参考值Id_ref通常设为零。
2. 电流调节模块：将三相静止坐标系下的反馈电流Ia, Ib, Ic（通过测量得到）经Clark和Park变换转换到同步旋转d-q坐标系下，得到Id, Iq。将Id, Iq与各自的参考值进行比较，误差通过PI调节器（通常为两个独立的PI控制器）进行调节，输出d-q坐标系下的电压指令Vd, V_q。
3. 坐标反变换与SVPWM模块：将Vd*, Vq经反Park变换得到静止α-β坐标系下的电压指令V_α, V_β*，再送入SVPWM发生器模块，产生六路PWM信号驱动三相电压源逆变器（Three-Phase Inverter）。
4. 被控对象模块：采用Simulink自带的PMSM模型（位于SimPowerSystems库），需正确设置电机参数：定子电阻Rs，d/q轴电感Ld, Lq，永磁体磁链ψf，极对数P_n，转动惯量J等。逆变器直流母线电压也需要合理设置。
5. 测量与示波模块：连接Scope和Display模块，用于观测电机转速、电磁转矩、三相电流、d-q轴电流等关键变量的动态波形。

三、 仿真分析与关键问题探究

通过运行仿真模型，可以系统分析i/f控制系统的性能：

1. 启动性能分析：观察从零速启动至目标转速的过程。纯开环i/f控制可能面临启动转矩不足、启动失败或振荡问题。通过调整流频比系数K（即启动电流大小）和初始频率，可以优化启动特性。加入电流闭环能显著改善启动带载能力。
2. 稳态性能分析：在额定负载和不同转速下运行，观测稳态时的转速误差、电流波形正弦度、转矩脉动。i/f控制在稳态时存在固有的转差（对于PMSM，实为同步误差），转速精度依赖于负载和参数。可以分析不同K值对稳态磁通和转矩的影响。
3. 负载扰动响应分析：在电机稳定运行时突加或突卸负载，观察系统转速的跌落与恢复过程。这能检验控制系统的动态抗扰能力和鲁棒性。调整电流环PI参数可以优化动态响应。
4. 参数敏感性分析：改变仿真模型中PMSM的参数（如Rs, Ld, L_q），观察系统性能的变化。i/f控制对电机参数变化相对不敏感，这是其鲁棒性的体现，但也需注意参数偏差过大可能导致磁通失控或效率下降。
5. 与闭环矢量控制对比：可在同一仿真平台下搭建磁场定向控制（FOC）模型，对比两者在动态响应、转速精度、控制复杂度等方面的差异，从而明确i/f控制的适用场景与局限。

四、 对电机及其控制系统研发的指导意义

基于Simulink的仿真分析为PMSM控制系统的研发提供了高效、低成本的虚拟验证平台：

1. 控制算法验证与优化：在实物样机制作前，即可验证i/f控制算法的可行性，并优化控制参数（如K值、PI参数、SVPWM频率等），缩短研发周期，降低试错成本。
2. 系统性能预估：通过仿真可以提前评估系统在多种工况（如不同转速、负载、温度导致的参数变化）下的性能边界，为系统设计提供数据支撑。
3. 故障分析与容错策略研究：可以模拟传感器故障、电源扰动等异常情况，研究系统的行为，并预先设计相应的保护或容错控制逻辑。
4. 硬件在环（HIL）测试基础：完善的Simulink仿真模型可以进一步用于硬件在环测试，将控制算法部分部署到真实的控制器（如DSP）中，与被控对象（电机+逆变器）的实时仿真模型进行闭环测试，极大提高代码的可靠性和系统的安全性。
5. 辅助理解控制理论与电机机理：可视化的仿真过程有助于工程师和研究人员深入理解i/f控制的物理本质、PMSM的动态数学模型以及各变量间的耦合关系。

结论

利用MATLAB/Simulink对永磁同步电机流频比控制系统进行仿真分析，是一种高效、直观的研发手段。它不仅能够验证控制策略的基本功能，还能深入剖析其静态和动态特性，优化控制参数，并评估其对电机参数变化的鲁棒性。尽管i/f控制在高性能场合逐渐被FOC等闭环矢量控制所取代，但在成本敏感、可靠性要求高且动态性能要求一般的应用领域，以及作为其他高级控制策略的启动或备用方案，它依然具有重要的工程价值。通过仿真与实验的结合，可以加速推进从控制概念到可靠产品的整个电机控制系统研发进程。
